IMETER Zubehör zum selber drucken

Sie finden auf dieser Seite verschiedene Ersatz- und Ergänzungsteile für Ihr IMETER.

Als IMETER-Anwender sind Sie berechtigt die in den Dateien hinterlegten Gegenstände herunterzuladen, zu drucken und zu verwenden. Sie können die Konstruktionen auch verändern. Sie finden zum Download jeweils zip-Dateien, die stl-Dateien und die Konstruktionen im FreeCAD Format beinhalten.

Wenn Sie (noch) nicht über einen 3d-Drucker verfügen oder keine Zeit dafür haben, können Sie die Teile auch einfach bei IMETER bestellen oder auch einen externen Druckservice beauftragen.

Falls Sie auch selbst Teile für Ihr Gerät konstuieren, würden wir uns freuen, wenn Sie diese auch anderen Anwendern zur Verfügung stellen würden. Wir veröffentlichen diese gerne auf dieser Seite.

Adapter Ständer

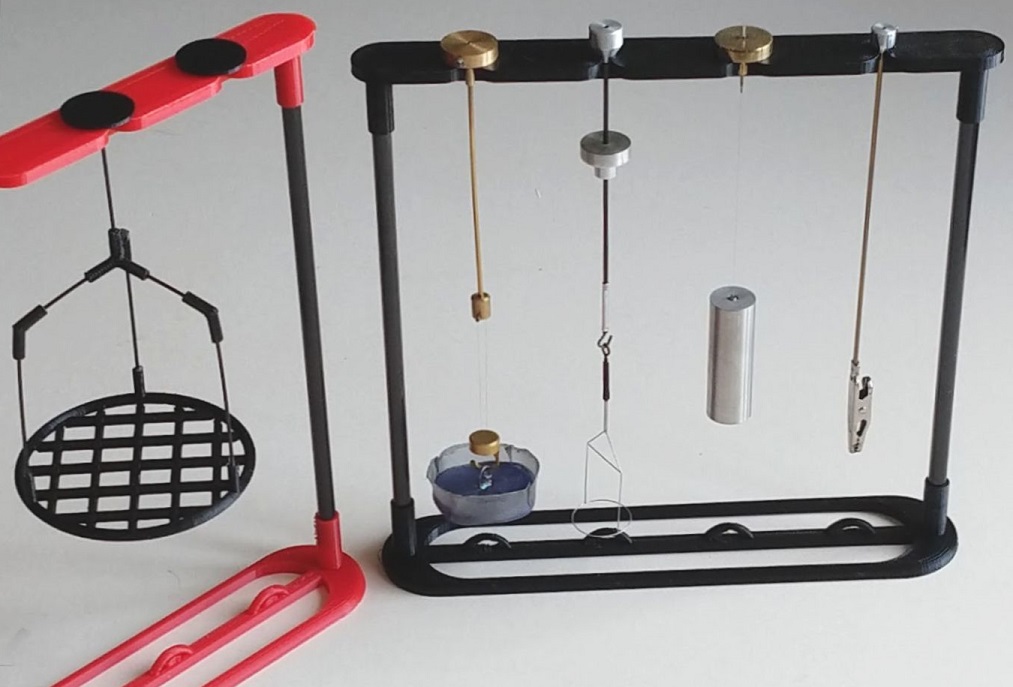

Drucken Sie sich den Ständer, um das Problem "Wohin nur mit den verschiedenen Vorrichtungen?" zu lösen. Hiermit können vier Mess/Prüfkörper-Wägeadapter hängend aufgeräumt werden.

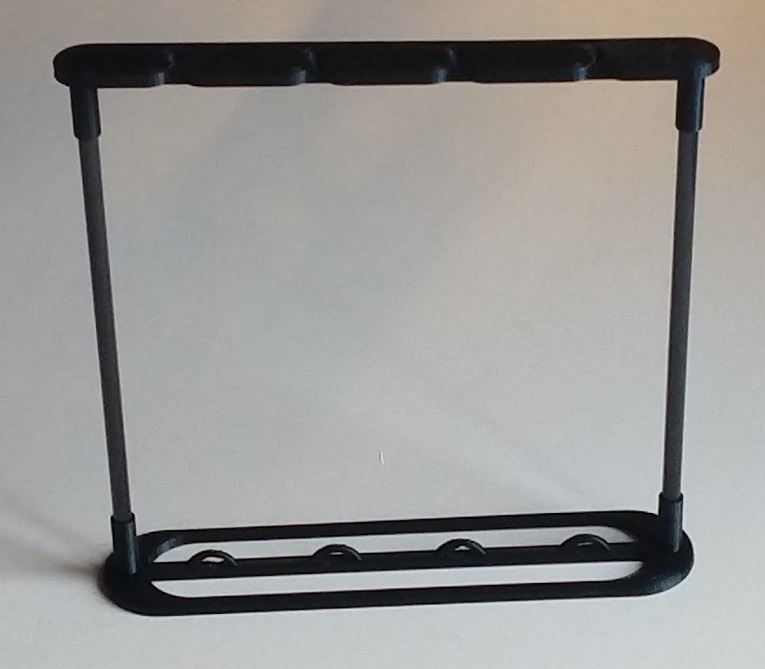

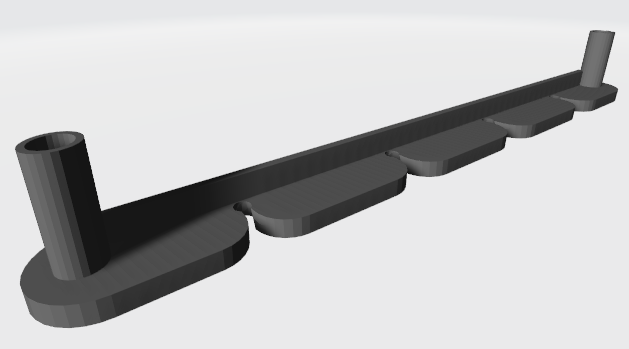

Der Ständer besteht aus zwei Druckteilen, dem Boden- und dem Oberteil:

Zum Bau benötigen Sie noch zwei Stangen (D=6mm, L ca. 120mm), die zwischen dem Bodenteil und dem Oberteil eingesetzt werden.
► Adapter_Staender.zip



Einhänge-Waagschale

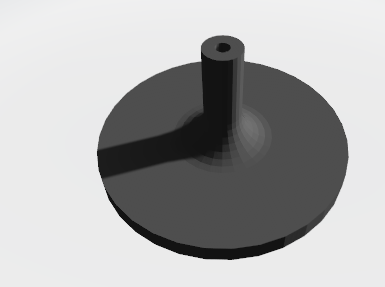

An der Lastträgeraufnahme der Wägezelle kann eine Vorrichtung eingesetzt werden, um beispielsweise das System als einfache Waage zu verwenden oder um damit die Wägezelle mit externen Prüfgewichten komfortabler zu überprüfen.

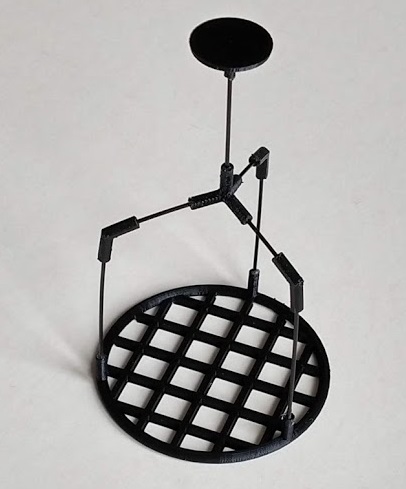

Die Vorrichtung besteht aus vier Elementen. Das Schulterstück ist jeweils 3x zu drucken; die Stäbe (D~1.2mm) müssen separat beschafft werden.
► Einhaenge_Waagschale.zip

Windschutz (IMETER V6)

Es gibt IMETER Anwendungen, bei welchen häufiger der Lastträger herausgenommen oder getauscht wird. Dabei kann es lästig sein, immer das Gehäuse zu öffnen und zu schließen, um sichere Wägebedingungen darzstellen. Eine Hilfe kann der zusätzliche Windschutz bieten. Sein Einsatz mindert Störungen durch Konvektionsströmungen und ist bei Messungen abseits der Raumtemperatur zu empfehlen.

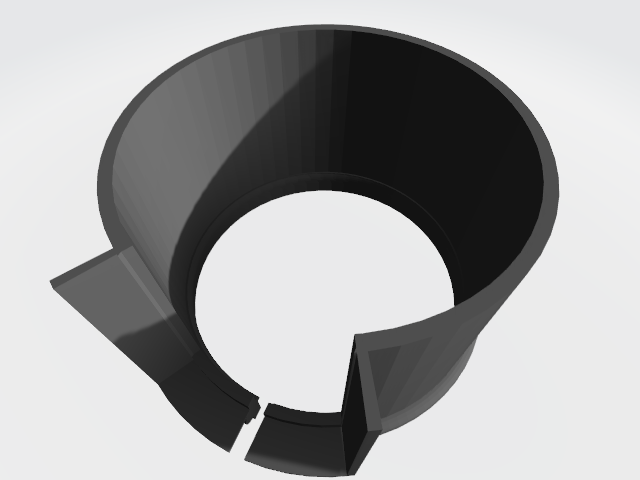

Das Teil wird von unten über den Protektor der Wägezelle geschoben und rastet an diesem ein. Drehen Sie das Objekt entsprechend, dass die Einschnitte fluchten.
► Windschutz.zip

Messzellendeckel / Schutzkappe

Messzellendeckel? - Kann man immer brauchen, besonders wenn man mehrere Messgefäße verwendet.
► MesszellenDeckel.zip

Etui für zylindrische Messkörper

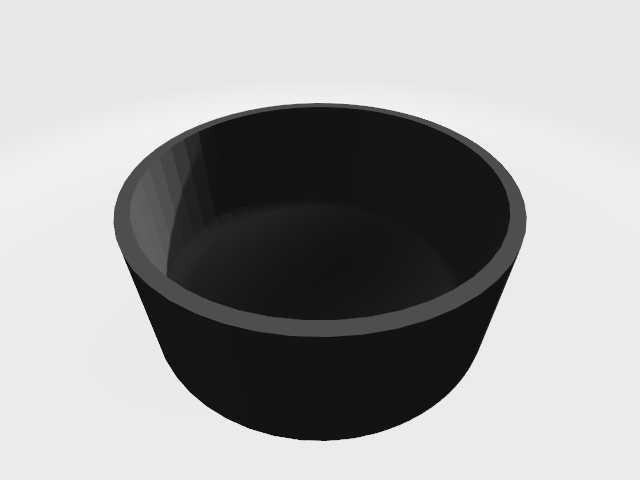

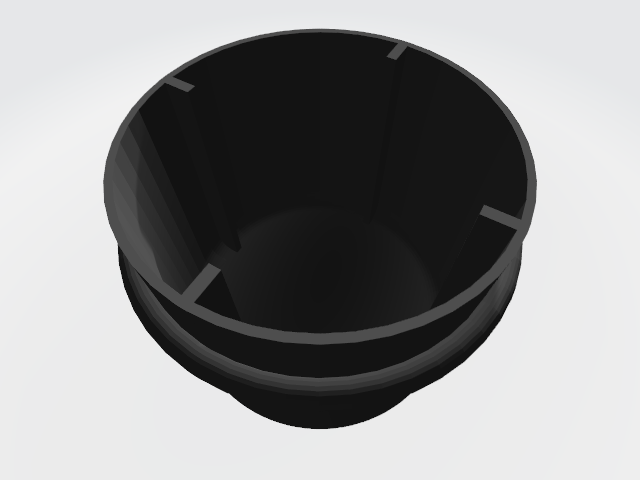

Behälter aus zwei Teilen (z.B.) für Flüssigkeitsdichtemesskörper. Hier müssen Sie normalerweise den Lamellenausschnitt (abzuziehender Zylinder) und die Höhe für jedes Artefakt individuell anpassen.
► MKEtui1.zip

Hitzeschild (für Heizdeckel)

Der mit Heizpatronen temperierbare Messzellendeckel muss abgeschirmt werden, sonst stören ggf. heiße Aufwinde die Kraftmessung oder erhöhen unnötig die Lufttemperatur im Gerät. In den frei gestellten Zwischenraum fügt man am besten noch eine Körkplatte (H~6mm) ein. Als Druckmaterial sollte nicht gerade PLA verwendet werden, besser ABS oder Nylon (oder Metalldruck) verwenden.
► HitzeSchild_zuHeizdeckel.zip
