IMETER Komponente I-SIF
zur Temperaturmessung
und für Druck, Luftfeuchte, Lufttemperatur und LuftDichte
hochgenau, justier- und kalibrierbar, universell einfach und automatisch. In allen Messmodulen anwendbar.
I-SIF ist eine optionale Systemkomponente von IMETER V5. Der Kern ist ein hochauflösender AD-Wandler an dem Sensoren angeschlossen sind. I‑SIF wird über eine USB-Schnittstelle eingebunden; Konfiguration und Bedienung erfolgen aus dem IMETER Framework heraus. Eine eigene Bedienoberfläche macht den Funktionsumfang auf unkomplizierte Art zugänglich.
Zu den technischen Neuheiten, die mit I-SIF neu hinzukommen, gehört:
(A) die automatische Formatierung der Messdaten auf die tatsächlich anliegende Präzision. Damit werden Messwerte so angezeigt, wie es die aktuelle Signalgenauigkeit auf Basis von Mittelwert und Standardabweichung erlaubt.
(B) Für jeden Sensoranschluss können mehrere von selbst umschaltende Messbereiche mit spezifischen Auflösungen, Korrekturen und Messunsicherheiten eingestellt werden.
(C) Durch die Programmierung können die Sensoren unmittelbar über ihr Symbol angesprochen werden, z. B. „T * 1,8 + 32“ gibt sofort die Fühlertemperatur „T“ in Fahrenheit aus.
I-SIF kann in verschiedenen Varianten bezüglich der Art, der Anzahl, der Anordnung der Sensoren und die Verwendung als interne Komponente (in der IMETER5 - Hardware) oder in eigenem Gehäuse konfektioniert werden.
Intern |
Extern |
Mess-kanäle |
Anwendung |
|
| I-SIF Bezeichung |
1.0i |
-- |
3 |
Automatische Luftdichtemessung (T, p, r.H.) zu genauester Massebestimmung bei Wägungen und zur Präzisionsdichtebestimmung an Flüssigkeiten und Feststoffen nach der Auftriebsmethode. |
1.1i |
1.1e |
4 |
Wie 1.0 jedoch mit Temperaturmessung im Millikelvin-Bereich. Sie ersetzt bzw. ergänzt die bisherige Temperaturmesseinrichtung. ISIF 1.1 ist als Standardmodell vorgesehen. | |
| 1.2i |
1.2e |
12 |
Wie 1.1 – mit mehreren Anschlüssen für verschiedene, frei konfigurierbare Sensoren. (Typ-Status: Planung) |
Die Integration und Anwendung der durch I-SIF hinzukommenden Möglichkeiten erfolgt wie bei allen Teilen im IMETER-Framework -- ausgestattet mit vielen Freiheitsgraden. I-SIF ist ein Baustein der unkomplizierten Art, um auch sehr spezifische Messmethoden zu modellieren und anzuwenden.
I-SIF ist ein elektronisches Messgerät, das die analogen Signale der Sensoren per 24bit- ΔΣ AD-Wandler digitalisiert. Die Standardeinstellungen erlauben einem Signal etwa 8.000.000 unterscheidbare Zustände einzunehmen. Das bedeutet, die Position eines Fußballes zwischen den Toren auf 0.01 Millimeter genau angeben zu können.
Alle I-SIF-Varianten bedienen mindestens je einen Druck-, Feuchte- und Temperatursensor. Die eingesetzten Druck- und Feuchtesensoren liefern elektrische Spannungen, die zur Luftdruck bzw. der Luftfeuchte proportional sind. Eine primäre Temperaturkompensation findet dabei bereits seitens der Sensoren statt. Die Temperaturmessung wird durch Pt100-Sensoren (Platin Widerstandsthermometer) in 4-Leiteranschluß mit Konstantstromquelle (0.6mA) realisiert. Alle Sensoren sind ratiometrisch und mit eigenem Referenzeingang angeschlossen, so dass die Drift der Kennwerte der elektronischen Bauteile und Schwankungen der Versorgungsspannung durch das Anschlussprinzip kompensiert werden. Den schleichenden Veränderungen wird durch die Kalibrierbarkeit und Korrekturmöglichkeit begegnet.
Zu den Aufgaben von I-SIF im IMETER-MessSystem gehört, dass die Richtigkeit der Druck und Temperatursensoren - praktikabel - zumindest plausibel - zurückgeführt werden können. Die auf Naturgesetzen, den Eigenschaften von Wasser und dem Justiergewicht der Wägezelle beruhende gegenseitige Absicherung/Prüfbarkeit der Sensordaten macht I-SIF zu einer Kernkomponente für die einzigartige Eigenschaft des IMETER-Systems als autonome Messeinrichtung.

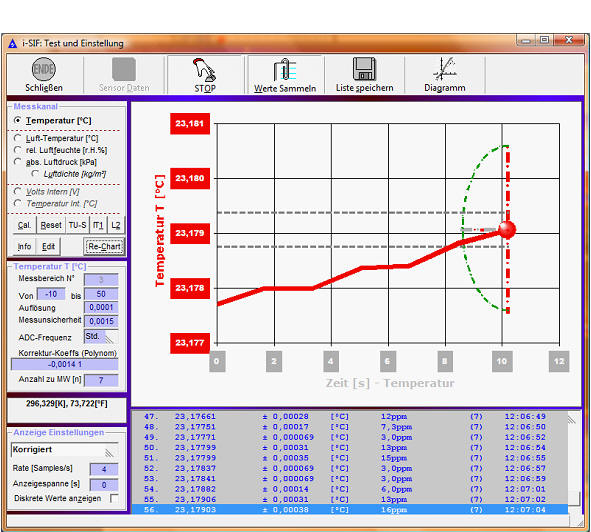

Abb.1: I-SIF Test und Einstellungen
Komponenten zur Erweiterung der Funktionalität von IMETER I-SIF V3 ist die Das IMETER SensorInterface
Analoginterface " I-SIF"
Messbereich und - auflösung
♦ Temperatur: -50 bis 200°C, 1 mK
♦ Luftdruck : 20 bis 115kPa, 0.1 Pa
♦ Luftfeuchte: 0 bis 100%, 0.0001%
Über das I-SIF-Formular „Test und Einstellungen“ können die tiefer gelegenen Funktionen recht einfach getestet werden; aber vor allem ermöglicht es, die exakten Einstellungen der Sensoren vorzunehmen. Weitere Einzelheiten zur Anwendung, auch zur Programmierung und zu Spezifikationen etc., können Sie über die I-SIF Produktbeschreibung / Referenz (Pdf mit 3.5 MB) erhalten.
